Срочное изготовление пневмоцилиндров

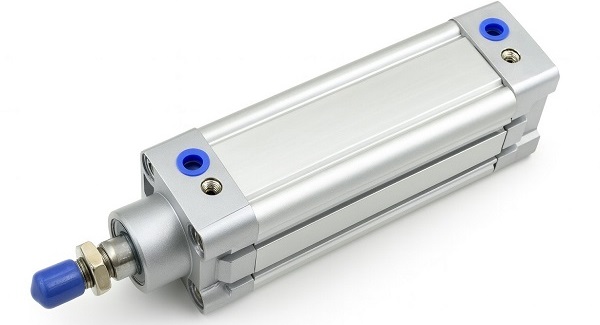

Пневматический цилиндр (пневмоцилиндр) является исполнительным механизмом в промышленных станках. Приводится в действие пневматический цилиндр сжатым воздухом, который подается через управляющие элементы (пневмораспределители, пневмопедали) из компрессора. На выходе компрессора, чтобы продлить ресурс пневматических элементов, рекомендуется устанавливать фильтры, маслораспылители (лубрикаторы), а необходимое давление устанавливается регулятором.
Принцип работы пневматического привода ещё был описан в I веке до н.э., сегодня же пневмоцилиндры применяются практически во всех сферах производства. И, к сожалению, пневмоцилиндры, как и любой другой агрегат станка, подвержены износу. Как это часто бывает, пневматический цилиндр выходит из строя в самый неподходящий момент. Простой оборудования — это всегда потеря прибыли, и чтобы минимизировать ваши убытки, на нашем складе постоянно в наличии цилиндры с профилем самых распространённых диаметров (16, 20, 25, 32, 40, 50, 63, 100, 125, 160 мм).
Мы предлагаем пневмоцилиндры (в Минске, также возможна доставка по всей Беларуси), соответствующие международному стандарту ISO 15552 (DIN/ISO 6431), круглые мини-цилиндры ISO 6432 компактные пневмоцилиндры ISO 21287, с самыми короткими сроками поставки 1–2 дня.
На нашем сайте вы также найдёте подробную справочную информацию, таблицы и онлайн-калькуляторы для подбора пневмоцилиндров по усилию, размерам и среднему потреблению воздуха (Qср). Это позволит вам быстро рассчитать нужные параметры, выбрать подходящий цилиндр и оптимизировать работу пневмосистемы.
Продажа пневмоцилиндров
Быстрая поставка стандартных диаметров за 1–2 дня. Подбор оригинальных и совместимых аналогов под ваши узлы и условия работы.
Ремонт цилиндров
Замена уплотнений, штоков и гильзы. Ремонт помогает существенно сэкономить по сравнению с покупкой нового цилиндра.
Модернизация пневмосистем
Оптимизация пневмосхем: подбор цилиндров, распределителей и подготовки воздуха для повышения надёжности и ресурса оборудования.
Наши цены
Выберите серию, диаметр поршня и ход пневмоцилиндра, чтобы узнать стоимость
| Параметр | Значение | Примечание |
|---|---|---|
| Серия | — | тип цилиндра |
| Ø поршня | — | мм |
| Ход | — | мм |
| Цена | — | руб. без НДС |
Размеры

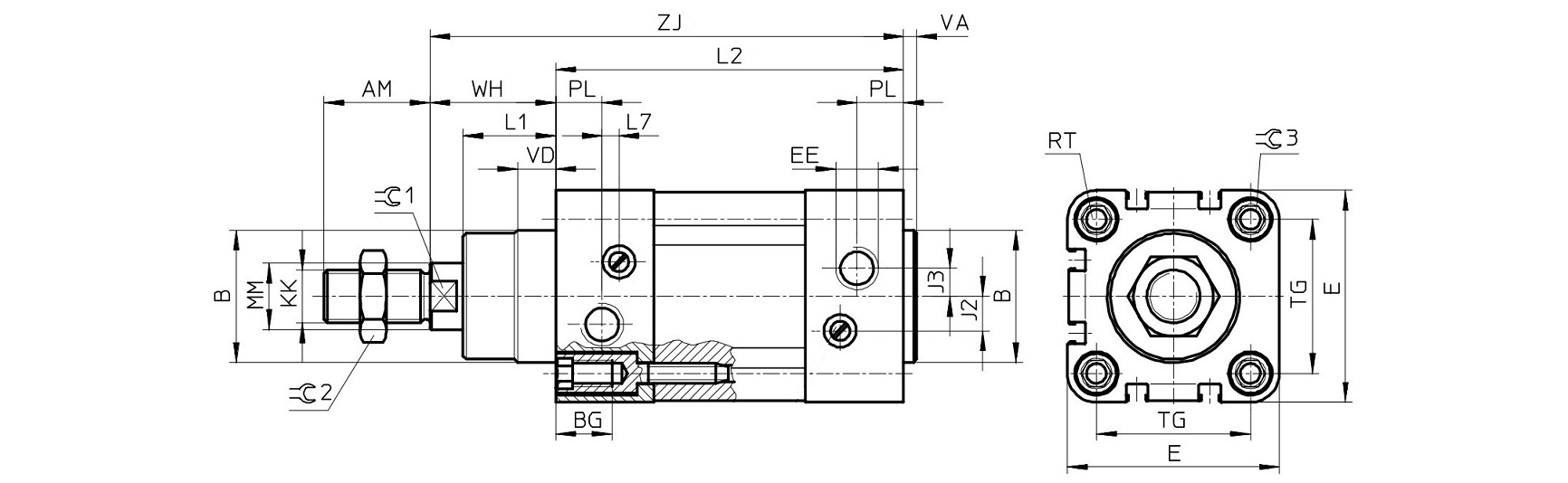

Пневматические цилиндры серии FCS по стандарту ISO 15552 (DIN/ISO 6431)

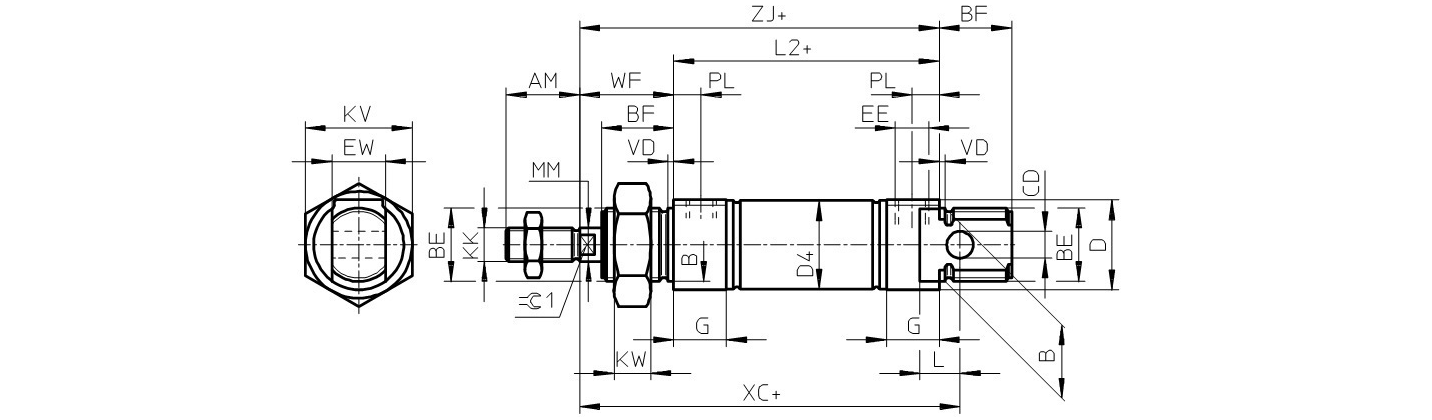

Пневматические миницилиндры серии FCR 16–32 в соответствии со стандартом ISO 6432

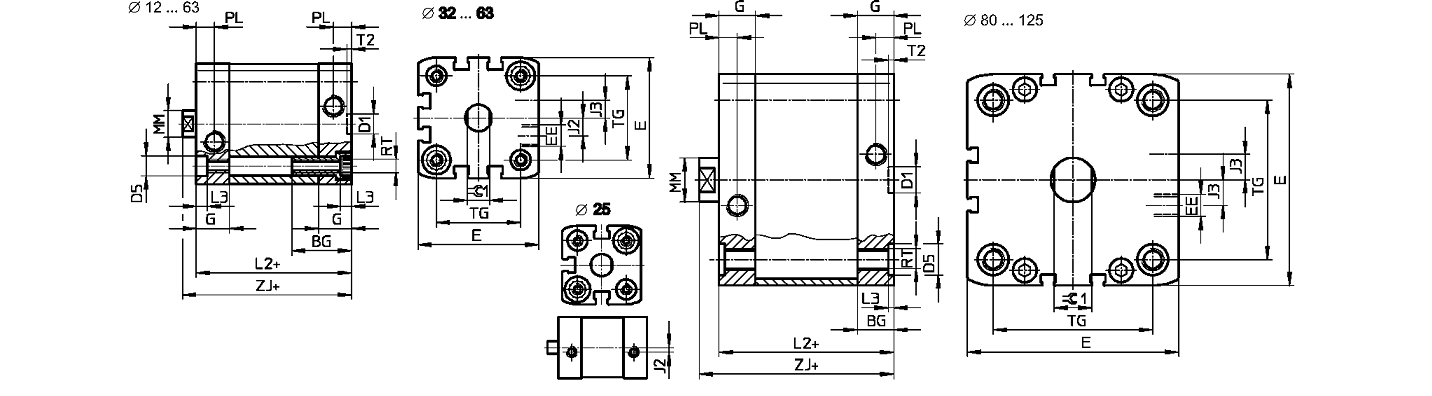

Пневматические компактные цилиндры серии FCQ по стандарту ISO 21287
Калькулятор усилия на штоке
Калькулятор усилия на штоке цилиндров двухстороннего действия. Значения указаны в Ньютонах. 1 Ньютон = 0.101972 Килограмм-силы.
| Параметр | Значение | Ед. |
|---|---|---|
| Ø поршня | — | мм |
| Давление | — | бар |
| Коэф. потерь | — | k |
| Усилие на штоке | — | N |
Правильный выбор пневмоцилиндра и точный расчёт усилия на штоке критичны для стабильной работы пневмосистемы. Помимо требуемого усилия учитывайте массу перемещаемого груза, ускорение, радиальные нагрузки и реальные условия эксплуатации.
Что учитывать при подборе цилиндра
- Требуемое усилие на штоке и рабочее давление;
- Массу/инерцию узла, профиль ускорений/торможений;
- Радиальные нагрузки и направляющие элементы механизма;
- Диаметр и тип цилиндра, доступное место под монтаж;
- Диапазон температур, чистоту и подготовку воздуха.
Для работы на повышенных скоростях (ориентир — до 1 м/с) применяйте плавное торможение во избежание удара поршня о крышку. Заводская консистентная смазка обеспечивает ресурс без дополнительного обслуживания; при скоростях выше стандартных используйте рекомендованное масло.
Монтаж, датчики и безопасность
- Датчики положения: точка срабатывания и время отклика зависят от типа и диаметра цилиндра — учитывайте это при размещении магнитных датчиков.
- Демпфирование: на максимальных скоростях настройте пневматическое демпфирование либо предусмотрите внешние тормозные элементы.
- Ответственность пользователя: соблюдение допустимых ускорений, нагрузок и давлений находится на стороне эксплуатирующей организации.
- Подготовка воздуха: фильтр/регулятор/лубрикатор (FRL) повышают ресурс цилиндров и клапанов.
Среднее потребление сжатого воздуха для пневмоцилиндров (Qср) — калькулятор и объяснения
Формула расчёта: Qср = P·N·π·(D²·S + 1000·d²·L) / (4 000 000·tц). Единицы см. в подписях. Результат — в норм. литрах в минуту (Нл/мин).
Можно вводить с запятой или точкой
Проверьте ввод: все значения должны быть > 0
Почему важно знать среднее потребление сжатого воздуха
| Задача | Что даёт расчёт Qср (расход воздуха пневмоцилиндра) |
|---|---|
| Подбор компрессора и ресивера | Зная среднее потребление сжатого воздуха в Нл/мин, вы выбираете компрессор без недогруза/перегруза и правильно рассчитываете объём ресивера. Это снижает пуски, шум и износ. |
| Стабильное давление и качество | Корректная производительность исключает просадки давления, повышает повторяемость операций, уменьшает брак. |
| Экономия энергии и денег | Каждый лишний Нл/мин — это кВт·ч и счёт за электроэнергию. Точный расчёт Qср помогает избежать завышенной мощности и лишних расходов. |
| Подбор арматуры и пневмокомпонентов | Правильные диаметры шлангов/клапанов и пропускная способность (Cv) под реальный расход уменьшают потери, ускоряют циклы, продлевают ресурс. |
| Диагностика и предотвращение утечек | Сравнение расчётного Qср с фактическим расходом выявляет утечки и неверные режимы, позволяя быстро вернуть установку в целевые параметры. |
| Масштабирование и планирование | При добавлении постов и смен расчёт «по Qср» показывает, когда потребуется апгрейд компрессорной, фильтров, осушителя и магистралей. |
| Охрана труда и экология | Корректная система — меньше шума, перегрева и эмиссий (через энергопотребление). Это влияет на ESG и сертификации. |
Ключевые запросы: среднее потребление воздуха, расчёт Qср, норм. литры в минуту, расход воздуха пневмоцилиндра. Используйте калькулятор выше, чтобы быстро оценить потребление на один пост и на весь участок.
Таблица резьбовых соединений
В таблице представлены основные типы резьб для пневматических и гидравлических систем. Здесь собраны метрическая резьба M5, трубные цилиндрические резьбы G (BSPP), конические R (BSPT), а также параметры резьбы по ГОСТ 6357-52: шаг, число ниток, наружный, средний и внутренний диаметр. Эти данные помогут правильно подобрать фитинги, переходники и соединительные элементы для надёжной работы оборудования.
- ✅ Метрическая резьба M5 — для компактных соединений
- 🔧 BSPP (G) — трубная цилиндрическая резьба по ISO 228
- 📏 BSPT (R) — коническая трубная резьба по DIN/ГОСТ
- ⚙ ГОСТ 6357-52 — размеры трубной цилиндрической резьбы
Резьба трубная цилиндрическая по ГОСТ 6357-52
| Тип резьбы | Число ниток на 1″ | Шаг резьбы, мм | Наружный Ø | Средний Ø | Внутренний Ø |
|---|---|---|---|---|---|
| G1/8 | 28 | 0,907 | 9,729 | 9,148 | 8,567 |
| G1/4 | 19 | 1,337 | 13,158 | 12,302 | 11,446 |
| G3/8 | 19 | 1,337 | 16,663 | 15,807 | 14,951 |
| G1/2 | 14 | 1,814 | 20,956 | 19,754 | 18,632 |
| G3/4 | 14 | 1,814 | 26,442 | 25,281 | 24,119 |
| G7/8 | 14 | 1,814 | 30,202 | 29,040 | 27,878 |
| G1 | 11 | 2,309 | 33,250 | 31,771 | 30,292 |
Аналоги
ПОЛНЫЕ АНАЛОГИ ПНЕВМАТИЧЕСКИХ ЦИЛИНДРОВ, СТАНДАРТ ISO 15552 (DIN/ISO 6431)
Пневматическое оборудование
Для подключения и управления работой пневматических цилиндров.
Пневмораспределители
Выбрать пневмораспеделитель

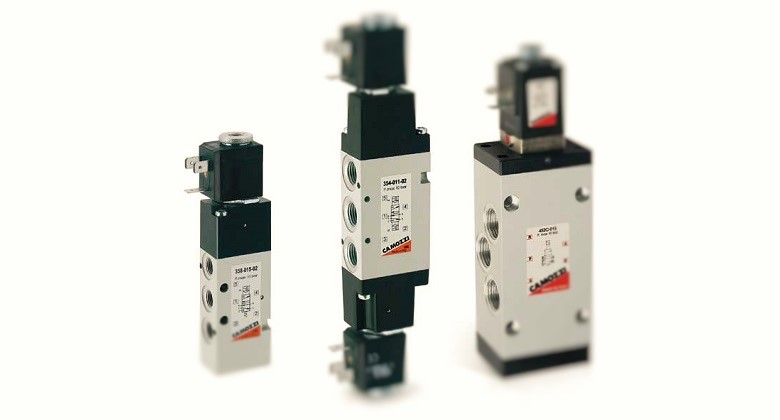

Пневмораспределители (пневматические клапаны) — управляющие элементы пневмосистем, которые распределяют и перенаправляют потоки сжатого воздуха, выполняя пуск, останов и смену направления. Доступны варианты с ручным управлением (рычаг, кнопка, педаль), электрическим управлением (катушки 12/24/110/220 В, AC/DC) и пневмоуправлением (сигнал управляющего воздуха). Типы по числу линий: 2-линейные, 3-линейные и 5-линейные — для типовых схем управления цилиндрами и приводами. Предлагаем клапаны разных типоразмеров и конфигураций, совместимые с оборудованием ведущих брендов.
Пневмотрубка и фитинги
Выбрать трубку и фитинги

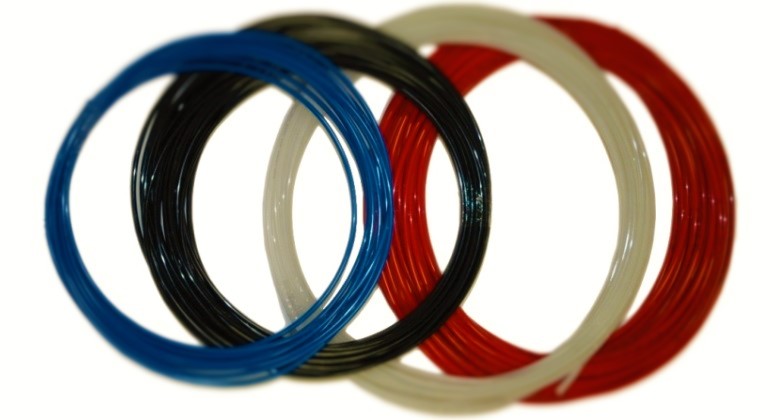

Пневмотрубка и пневмофитинги — важные элементы пневмосистем, обеспечивающие подачу и распределение сжатого воздуха между пневмораспределителями, цилиндрами и исполнительными механизмами. От качества трубок и надежности соединений напрямую зависит стабильная работа оборудования и срок службы всей системы. Для разных условий эксплуатации применяются пневмотрубки из различных материалов: Полиуретан (PU) — высокая гибкость и устойчивость к перегибам; Полиамид (PA) — прочность, жёсткость и стойкость к давлению; Тефлон (PTFE) — химическая стойкость и работа при высоких температурах. Быстроразъёмные цанговые фитинги обеспечивают герметичное и удобное соединение трубки с пневмоэлементами, позволяя быстро монтировать и демонтировать систему. Мы предлагаем пневмотрубки и фитинги различных диаметров и конфигураций, совместимые с оборудованием ведущих производителей (Festo, SMC, Camozzi, Aventics, Norgren, Pneumax и др.).
